端子の早見|形から、使い道の見当をつける

刺さる=正しい、ではない

端子は、形が同じでも、流れる信号の種類や大きさが違うことがあります。たとえば、同じフォーンプラグでも、楽器の信号を運ぶシールド線と、アンプの大きな信号を運ぶスピーカーケーブルがあります。プラグが刺さっても、つないでよいことにはなりません。

主な接続の組み合わせを、図で確かめます。

端子の早見表

バランスとアンバランスの違いは、バランス接続とアンバランス接続の違いで説明しています。

XLR

XLRは、マイクの接続で最もよく使われる端子です。3本のピンは、一般に、1番がグランド(シールド)、2番がホット(+)、3番がコールド(−)の信号です。信号の線が2本あるので、バランス接続になります。

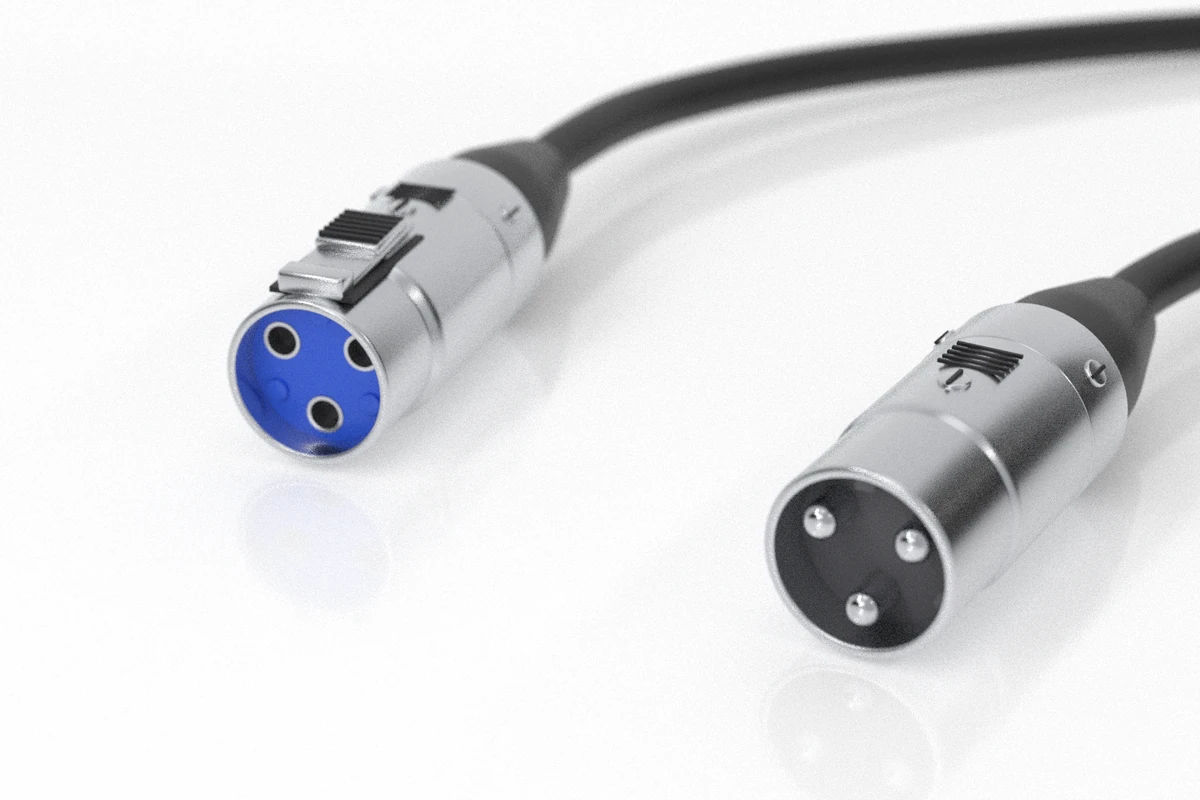

XLRには、ピンのあるオスと、穴のあるメスがあります。ケーブルの両端は、つなぐ機器の端子に合わせた、オスとメスになっています。

フォーンプラグ(TSとTRS)

フォーンプラグは、6.3mmの太さの金属の棒の形をした端子です。金属部を区切る絶縁リングの本数で、TSかTRSかがわかります。

TSとTRSを並べると、絶縁リングの本数の違いがよくわかります。

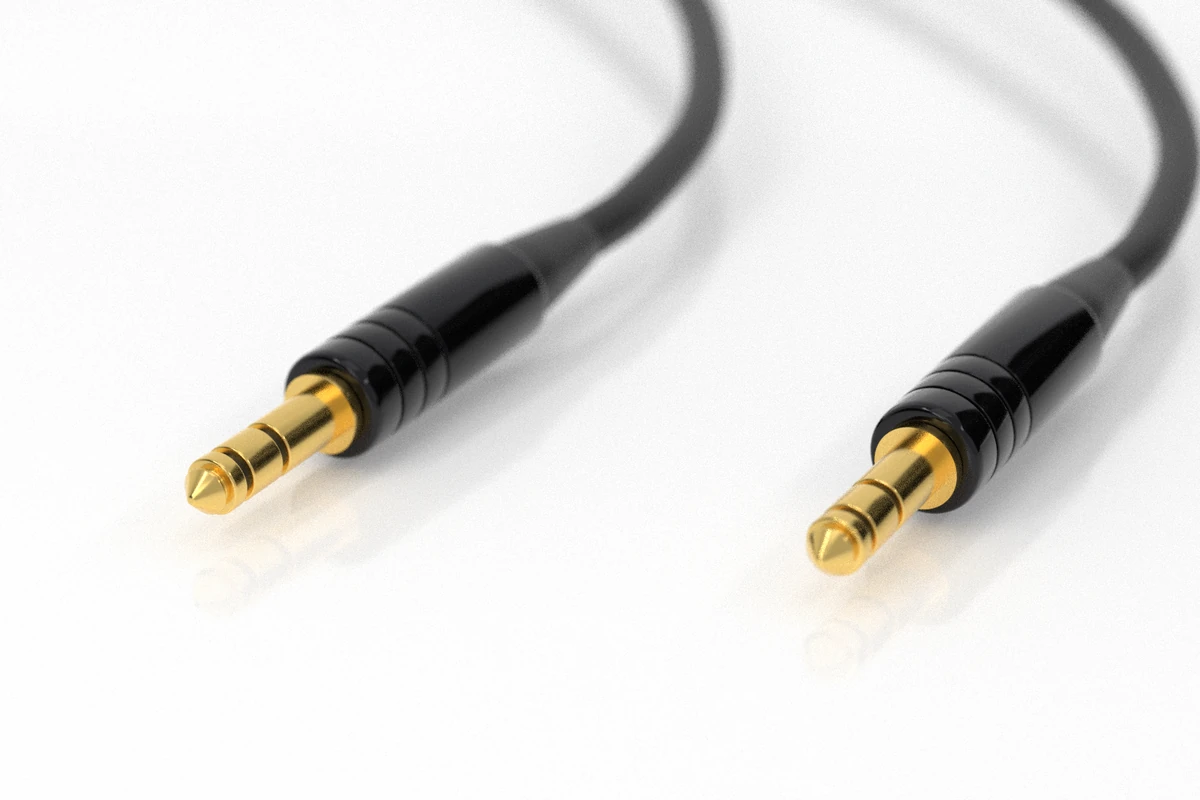

TSは、先端(T)と胴体(S)の2つの接点を持ち、アンバランスの信号を運びます。TRSは、先端(T)、リング(R)、胴体(S)の3つの接点を持ちます。TRSは、バランス接続に使われることも、ステレオ(左右)の信号に使われることもあるため、機器の使い方を確認してください。

TRSの3つの接点が何を運ぶかは、機器の使い方で決まります。バランス接続では先端がホット、リングがコールドです。ステレオでは先端が左、リングが右です。

ミキサーの入力には、XLRとフォーンの両方を差せる「コンボジャック」が使われることがあります。

3.5mmとRCA

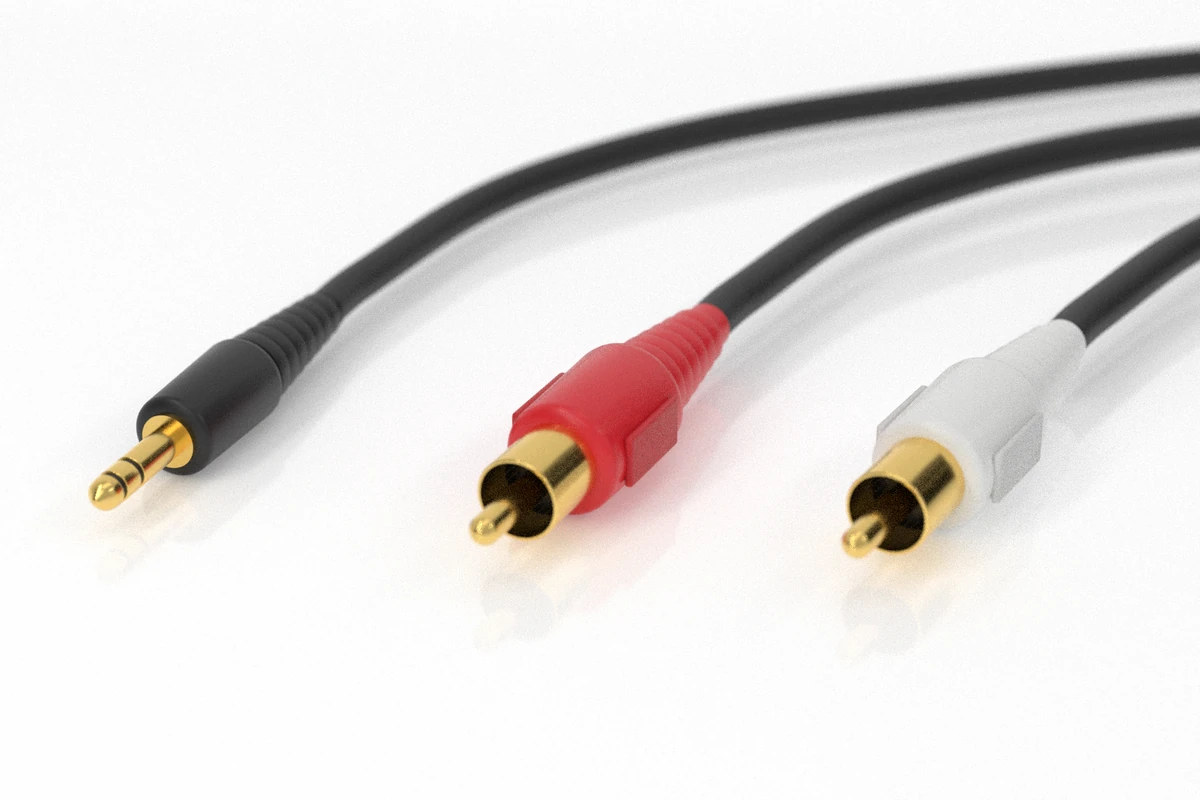

3.5mmのミニプラグは、パソコン、スマートフォン、イヤホンなどで使われます。ステレオのものは、先端、リング、胴体の3つの接点で、左と右の信号とグランドを運びます。バランス接続ではありません。

RCAは、AV機器やCDプレーヤーなどで使われる、ピン形の端子です。アンバランスの信号を運び、左右の信号を、赤と白のケーブルに分けることが多いです。ミキサーにつなぐときは、RCAからフォーンなどへの変換ケーブルを使うことがあります。

スピーカー用の端子

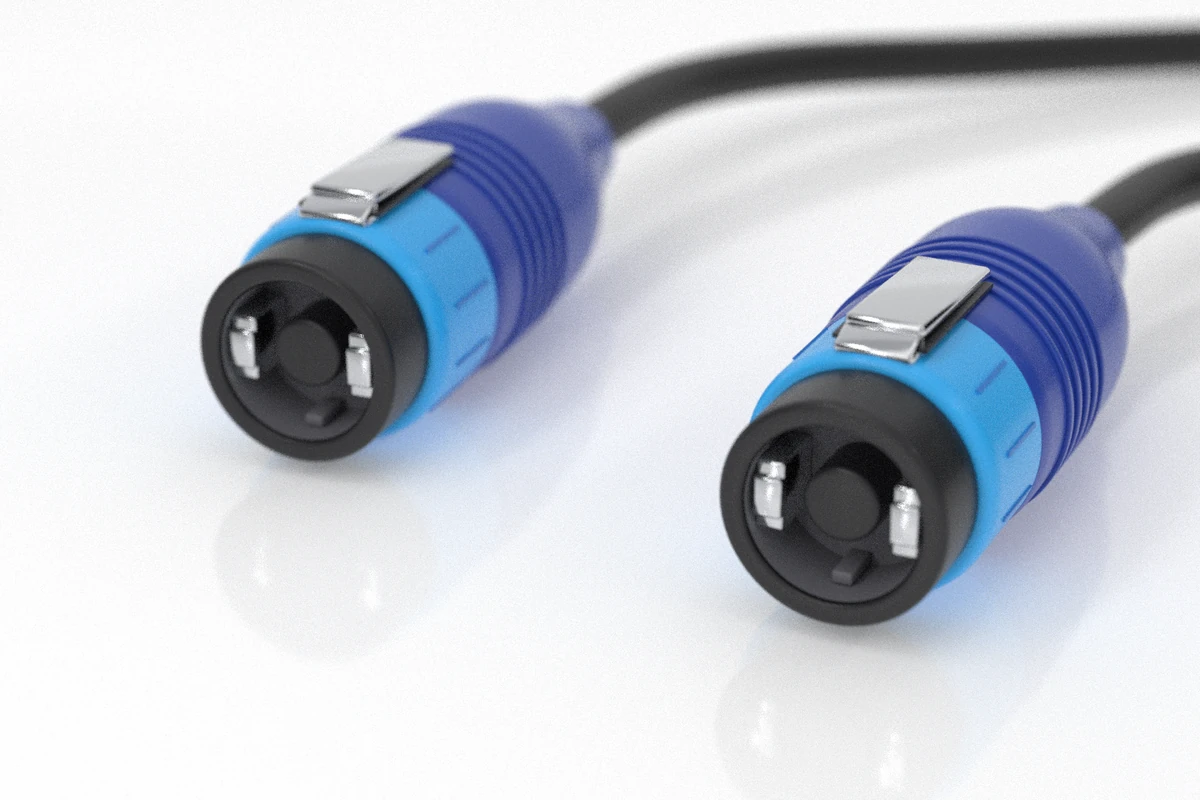

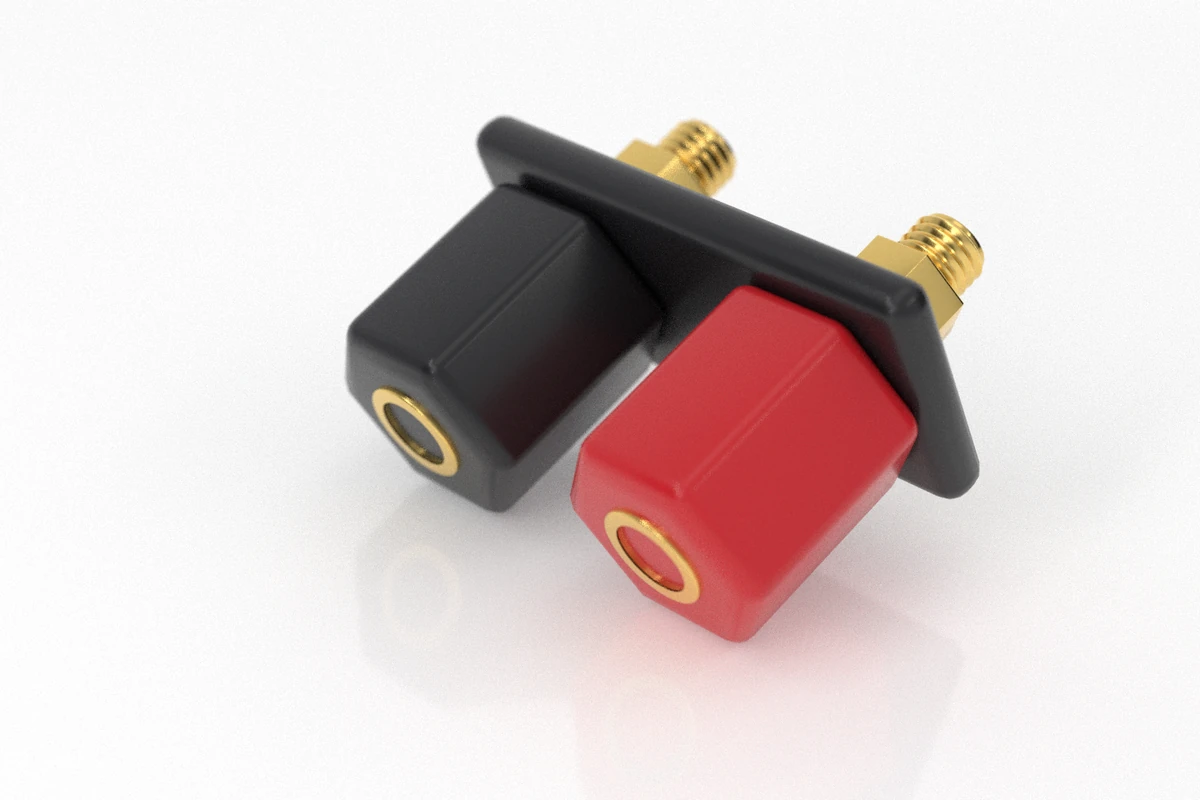

パワーアンプとパッシブスピーカーの間は、スピーカー用の端子を使います。代表的なものが、ひねって固定するスピコンと、ネジ式の端子やバナナプラグです。どちらも、スピーカーケーブルをつなぐためのものです。

ここでは、大きな信号が流れます。マイクや楽器用の細いシールド線をつないではいけません。また、これらの端子をミキサーの入力につなぐこともしません。

迷ったとき

見た目から端子を調べたり、つなぎたい組み合わせが合っているかを確かめたりするには、端子・ケーブル判別ツールが使えます。わからないまま差し込まず、取扱説明書で確認してください。
